该胶粘剂为双组份胶粘剂，可广泛用于木板、纸板等材料的粘接。胶粘剂具有无甲醛、无气味及无其它VOC污染物质的绿色环保特点；胶粘剂室温可固化，无需高温加热，可减小能源损耗；胶粘剂完全固化后，固化物具有较高的热变形温度（>120℃）；胶粘剂生产的层压板具有高强度、低电导率的特点；胶粘剂使用粘度较低，潜伏性较长，便于施工。

胶粘剂性质：

A,B两组份组成，A组份粘度：7000-10000MPa.S(25℃)，B组份粘度：5-20MPa.S(25℃), A/B混合粘度：500-2000MPa.S(25℃)，使用前按照A:B=1:0.1-0.5重量比充分混合后施工。

涂胶窗口期：≤30℃环境下, 固化时间＞150min；在＞30℃环境下, 固化时间＞90min。

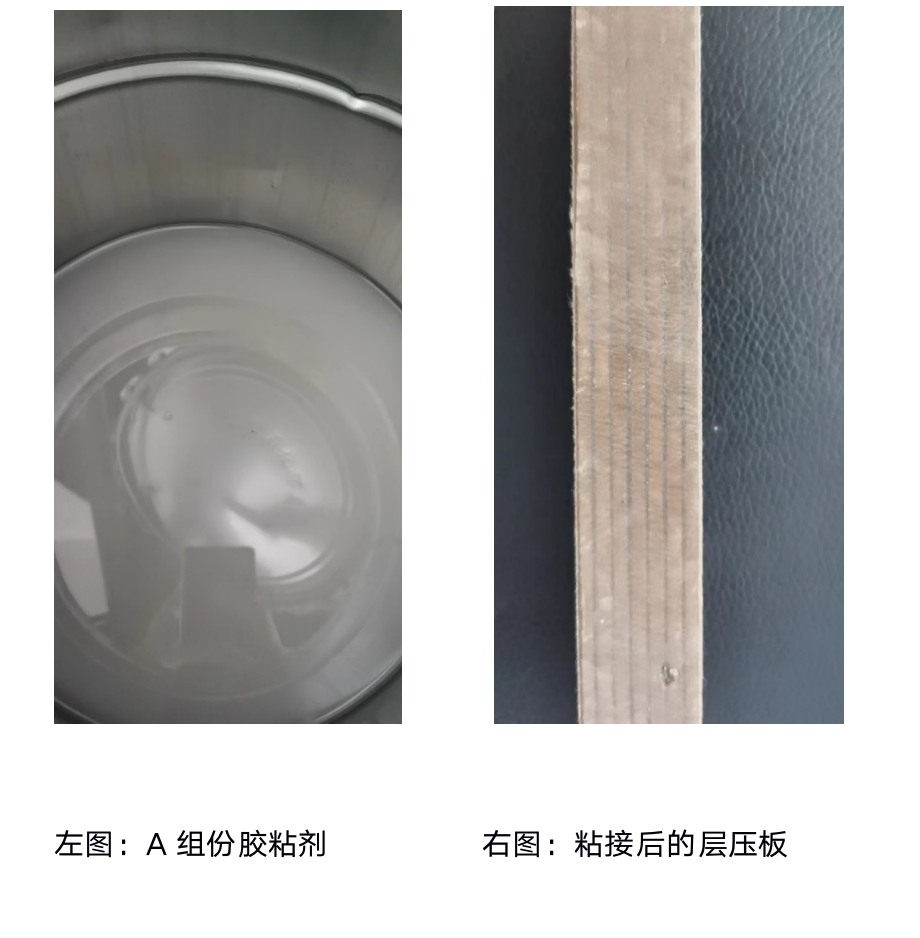

层压板完全固化后性质：

内层强度（23℃）  纵向>126MPa，横向>98MPa

内层强度（120℃）  纵向>62MPa，横向>66MPa

弯曲强度（23℃）  纵向>162MPa，横向>120MPa

表观密度1.3g/cm³
